Подробный фоторепортаж об установке принудительной блокировки от ИЖ-ТЕХНО на УАЗ с мостами спайсер

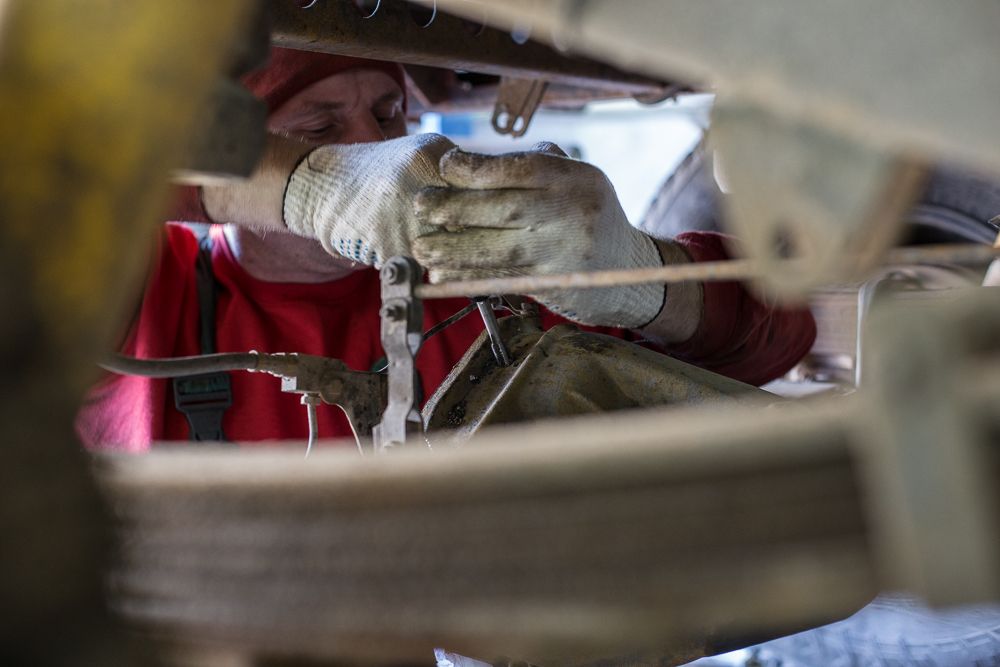

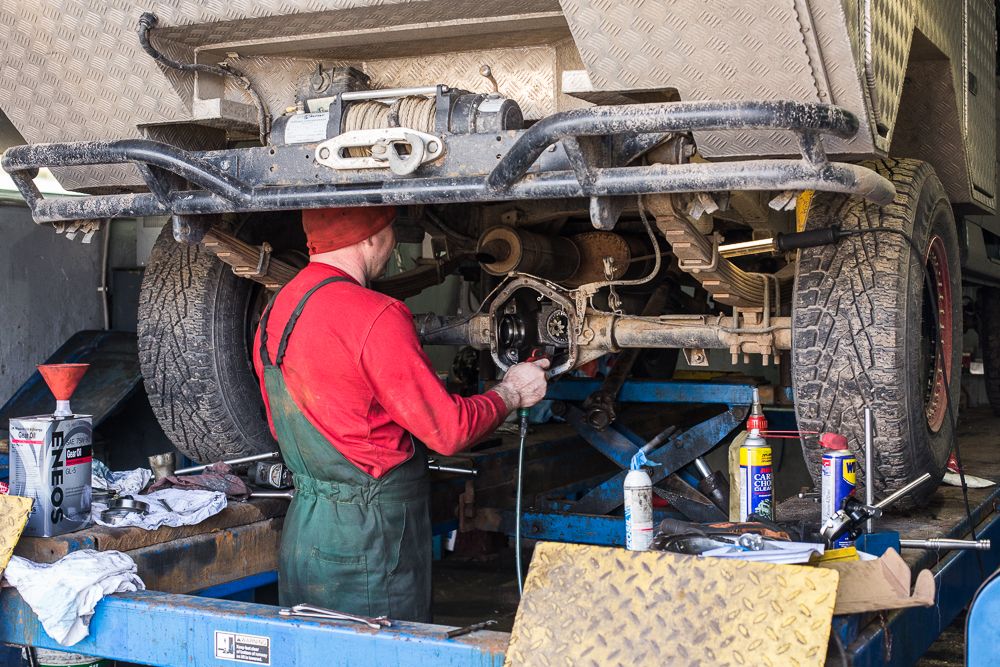

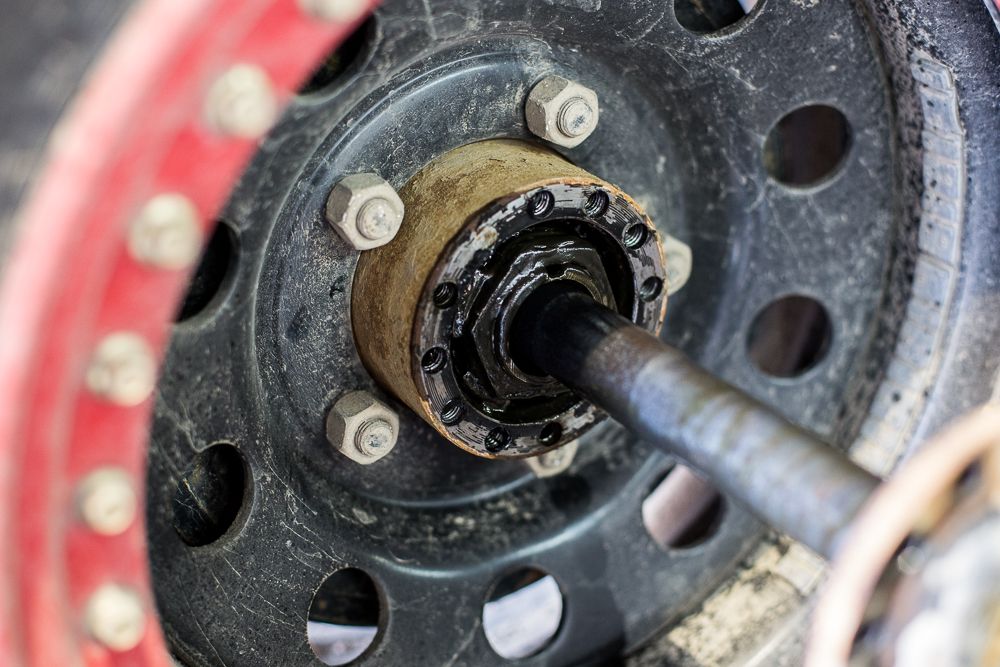

Самое приятное в данной работе это то, что у УАЗа разгруженные мосты. Откручиваем болты крепления полуосей и вынимаем их. Снимать колеса и трогать тормоза не придется.

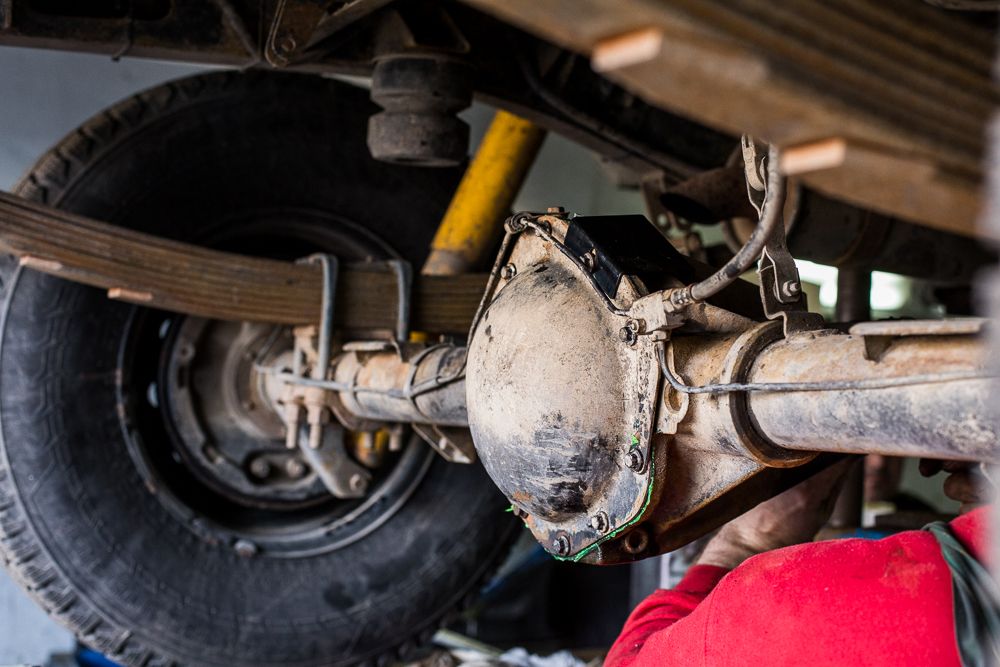

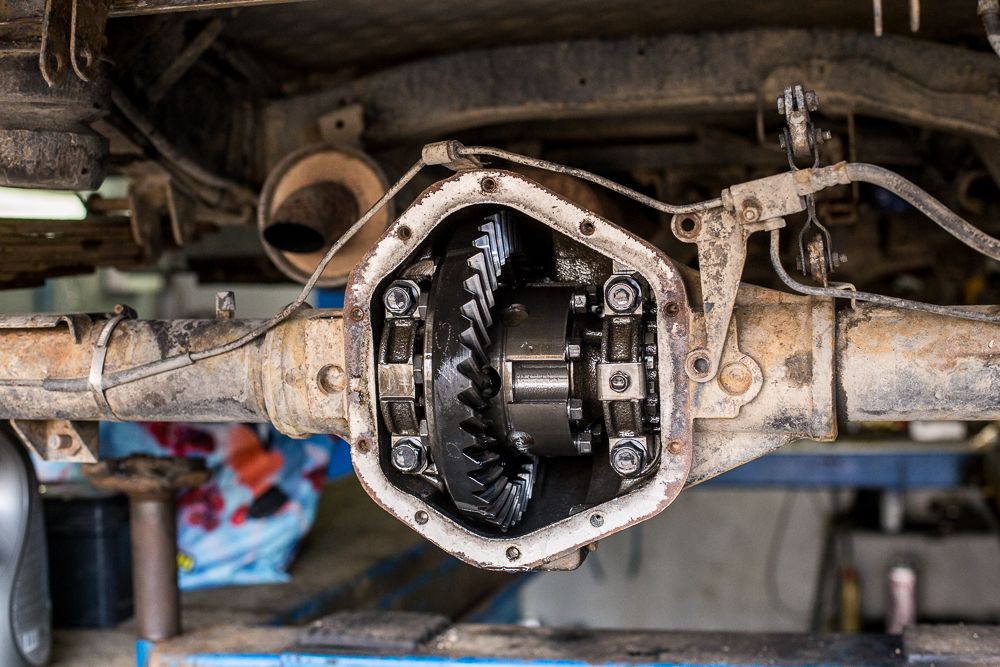

Снимаем крышку редуктора заднего моста.

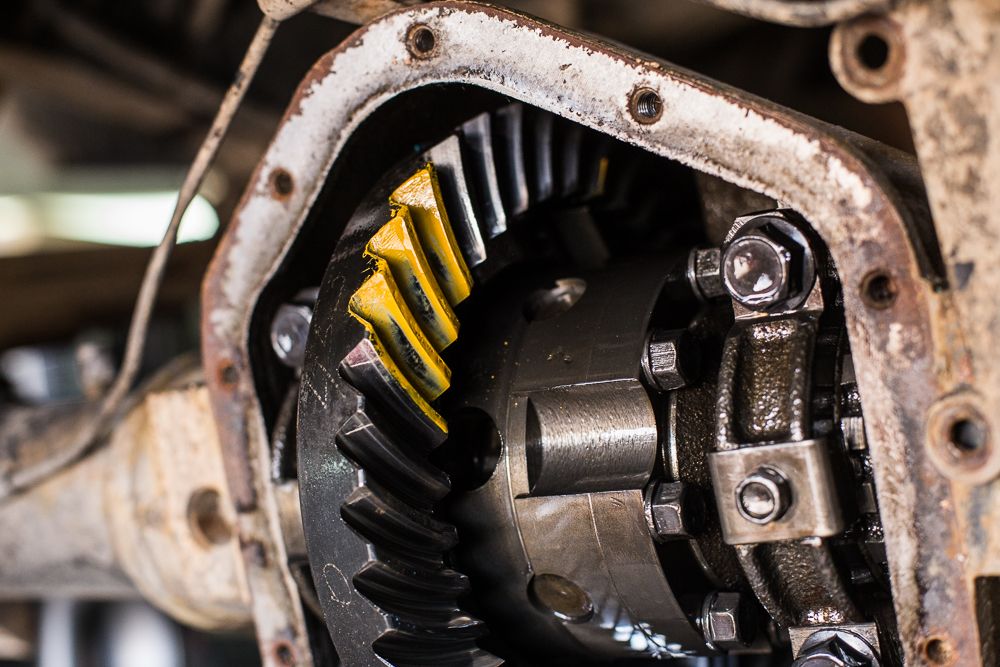

Заодно можно проверить пятно контакта главной пары
Главная пара 37/8=4,625. Это самая "злая" из родных. Дальше только "американский" тюнинг
Помимо установки блокировки мы дефектуем и обслуживаем задний мост в целом. Сальник хвостовика начал сопливить, потому что плохо был отрегулирован преднатяг

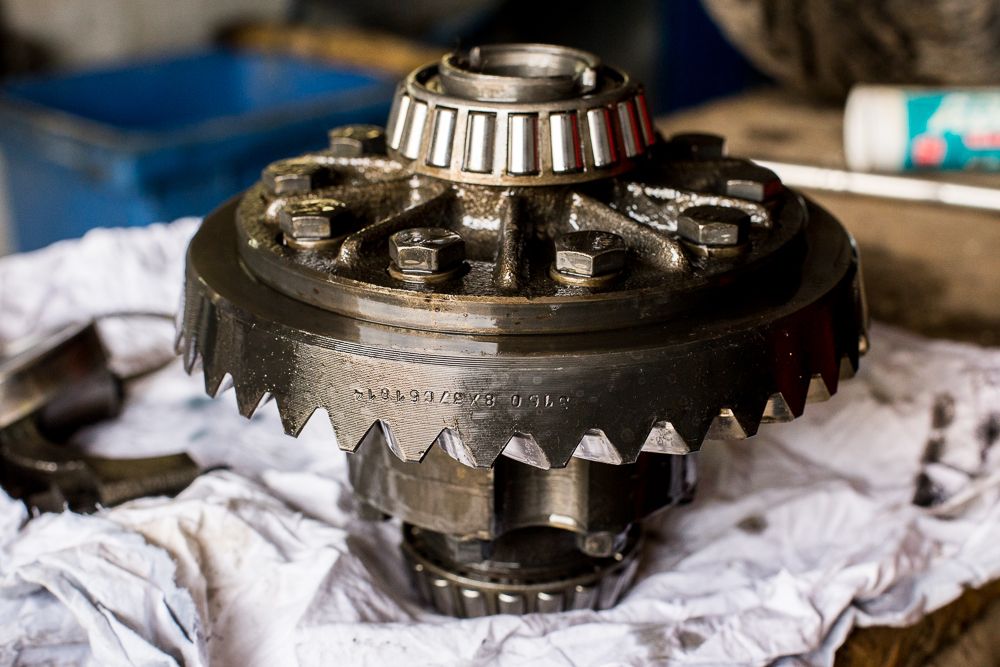

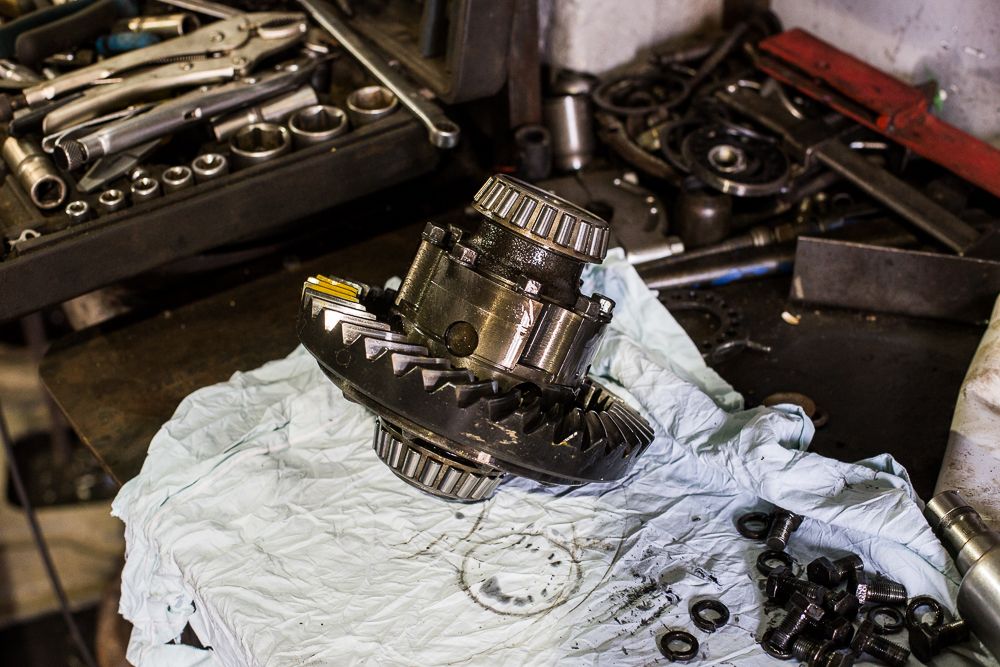

Снимаем главную пару с родного диффа

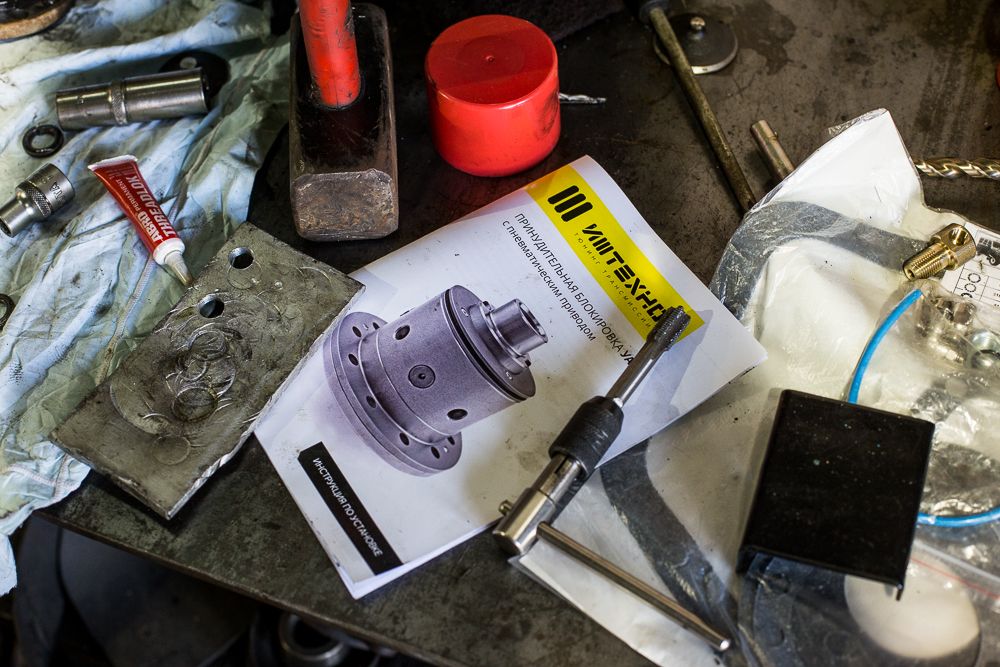

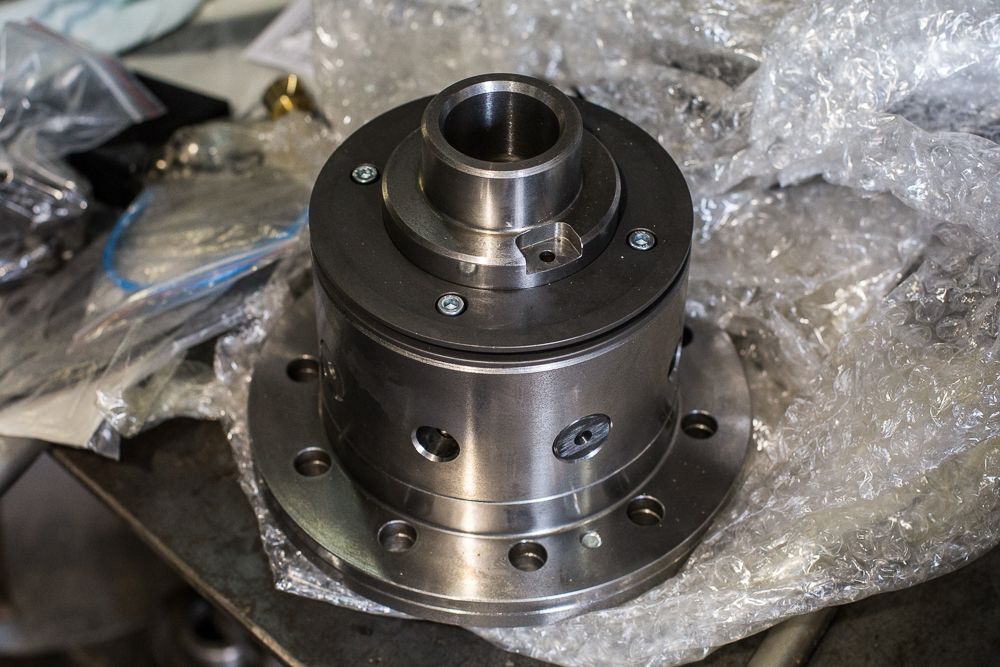

Блокировка ИЖ-ТЕХНО

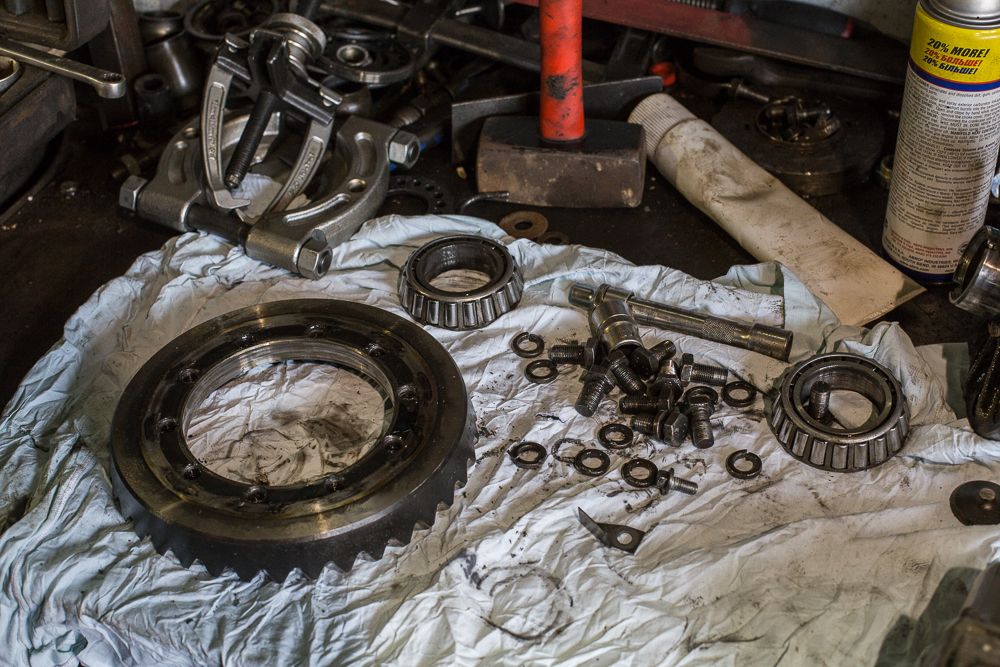

Шестерня главной пары и лишние болты
Чтобы запрессовать шестерню на корпус блокировки потребуется пресс. Можно и с помощью нагрева, но это не совсем правильно и блокировка со следами нагрева теряет гарантию.

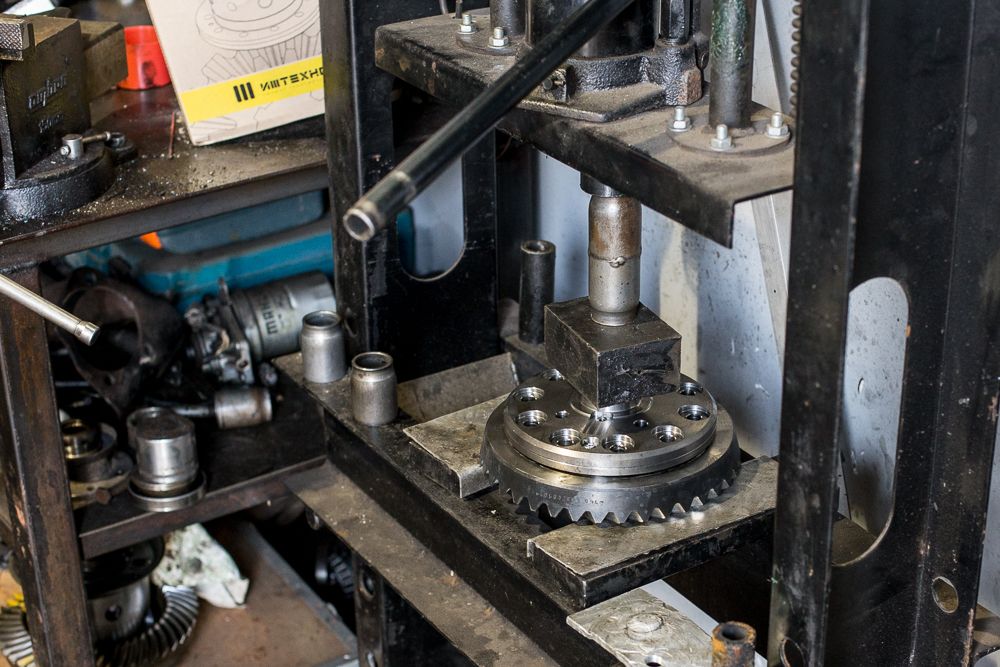

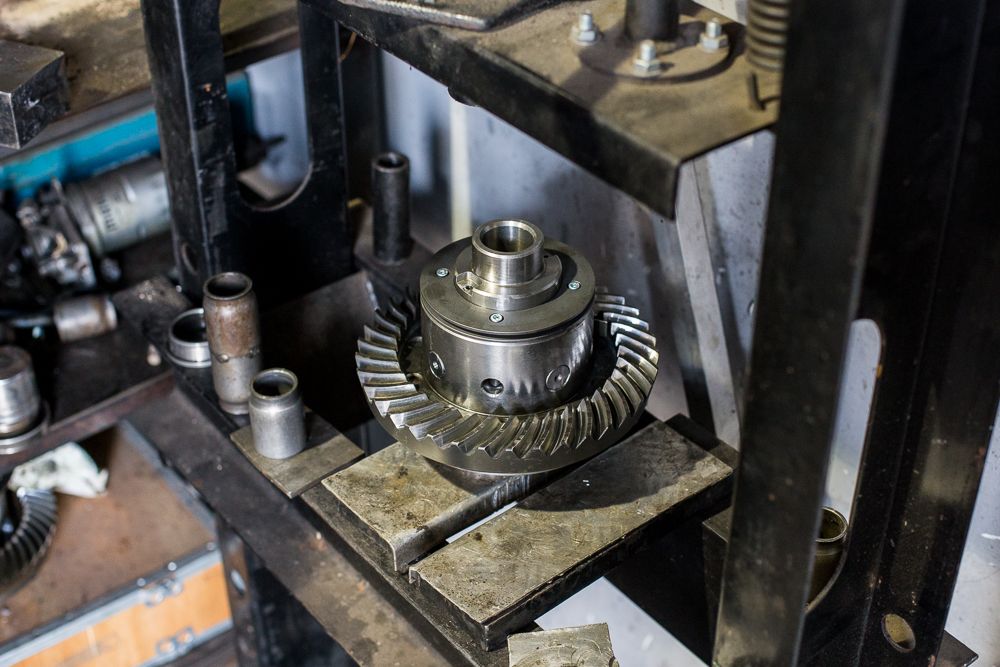

Прессуем

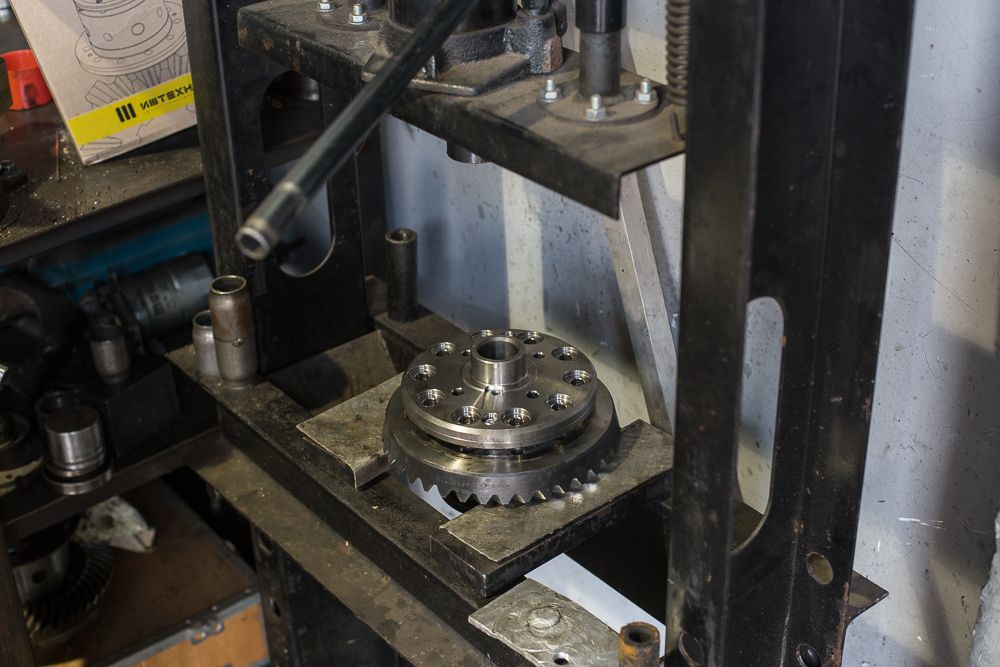

Переворачиваем

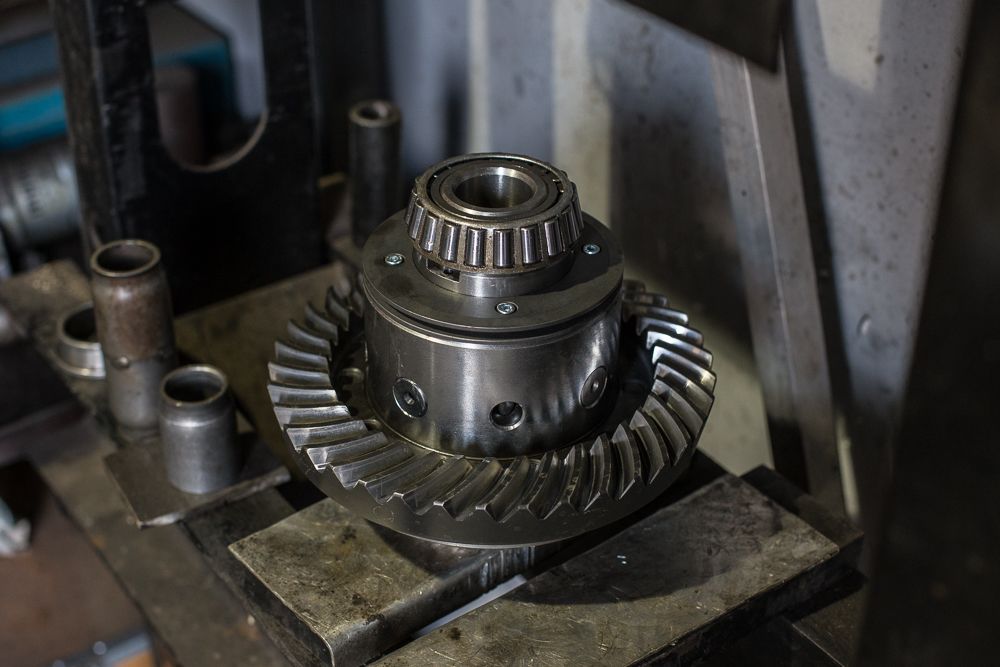

Прессуем подшипник

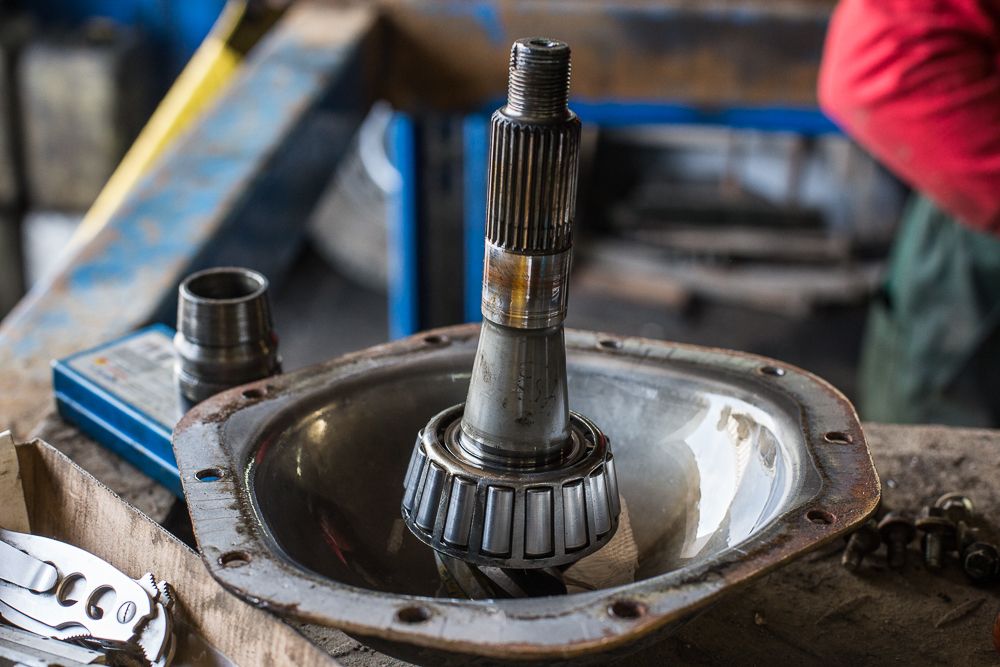

Извлеченный из моста хвостовик

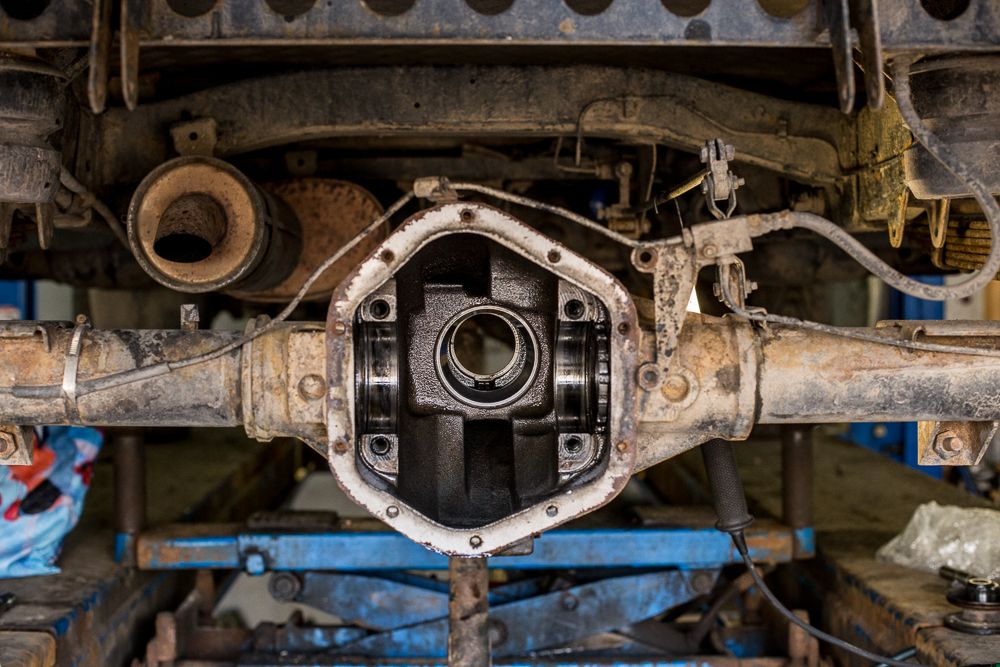

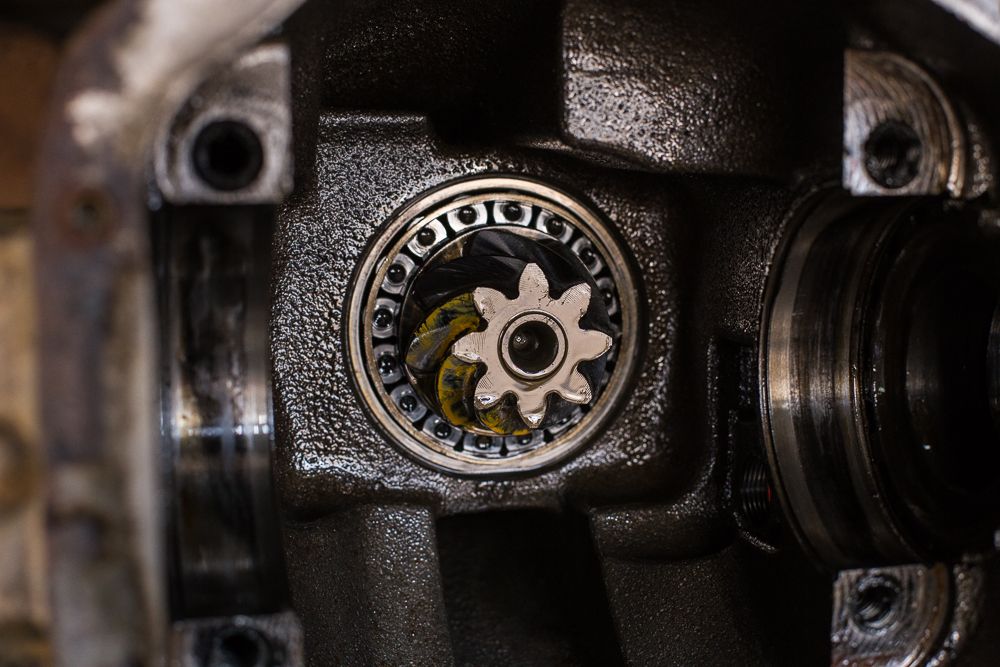

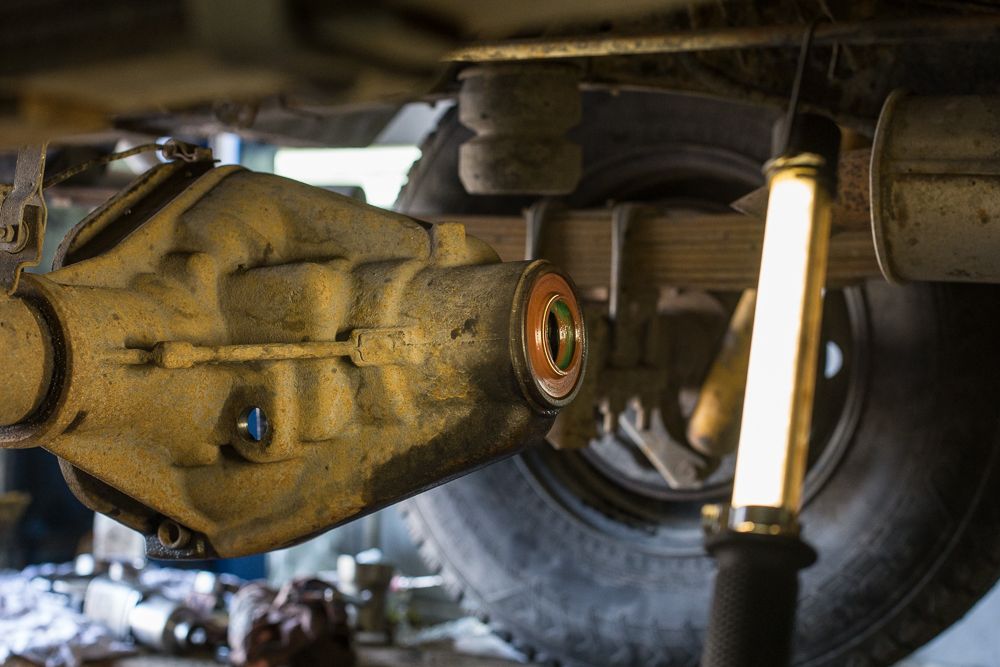

Пустой мост

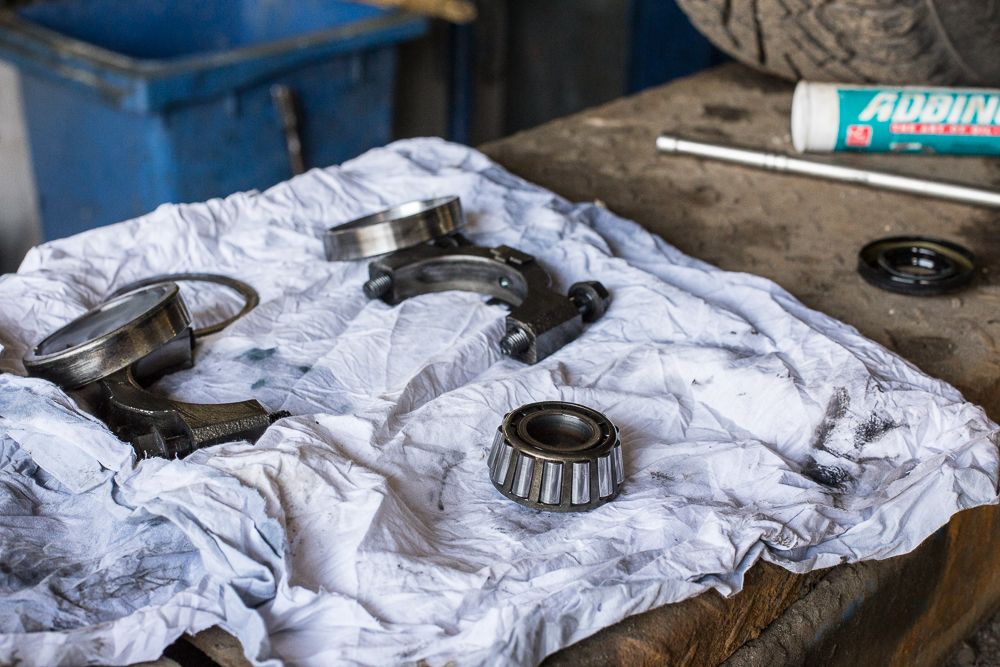

Поддшипник и бугеля
Тут мы немного пошли в разрез с инструкцией. По мануалу нужно просвелить отверстие в корпусе моста сверлом 13 и штуцер просто вставить и зафиксировать гайкой. Мы решили сделать также как на ARB и TJM - просверлили отверстие сверлом 10.5 и потом нарезали метчиком резьбу и ввернули штуцер в корпус моста.

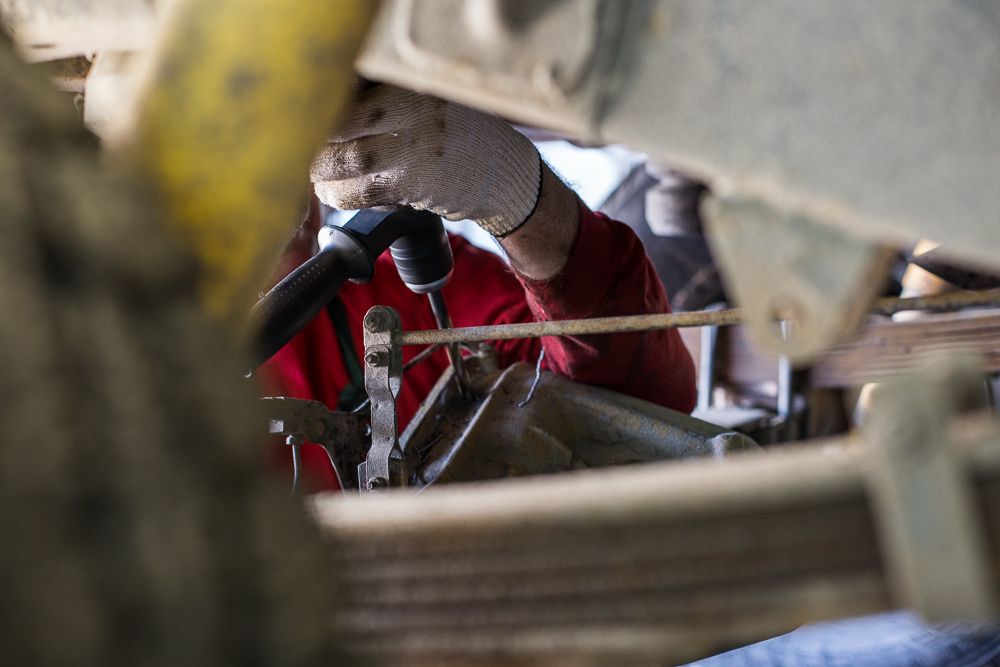

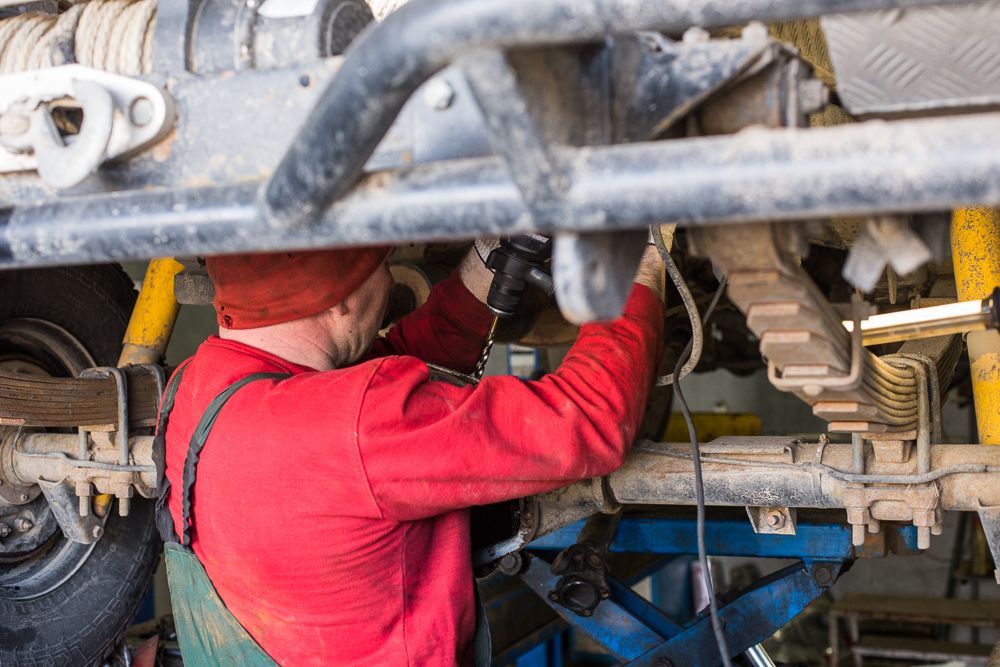

Сверление
Сверление
Нарезание резьбы

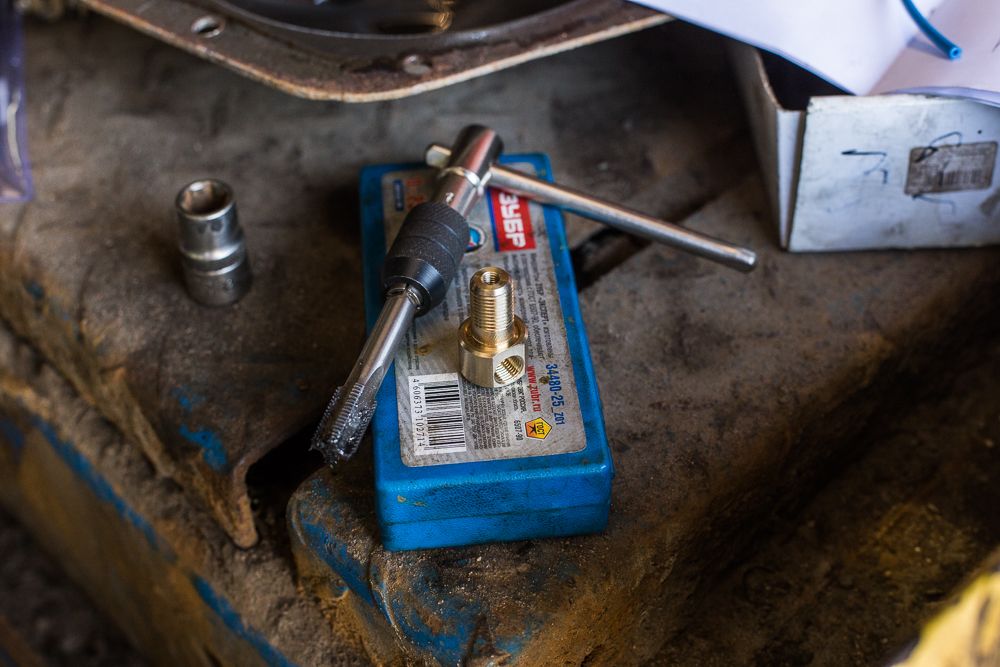

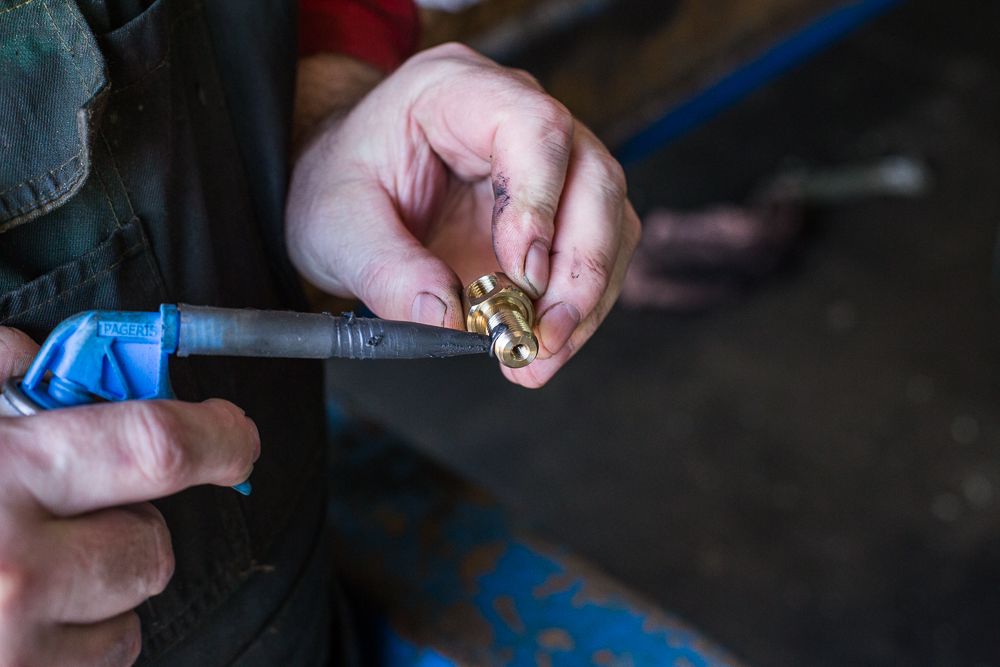

Штуцер и метчик

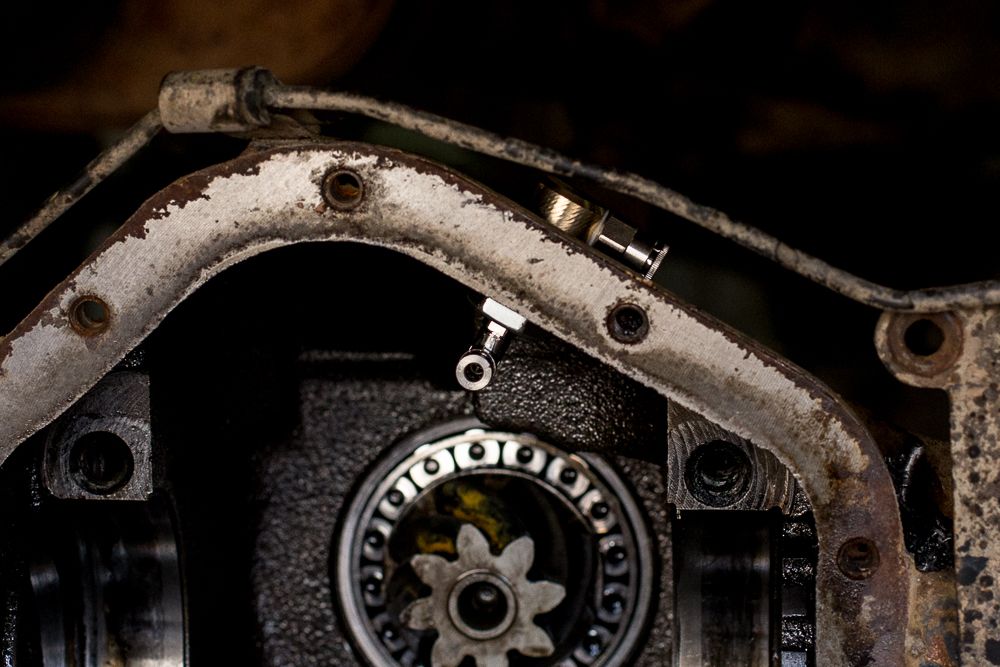

Чтобы крепче и герметичнее сидел :)
В рамках обслуживания моста регулируем и обслуживаем подшипники
Новый сальник в замен сопливого

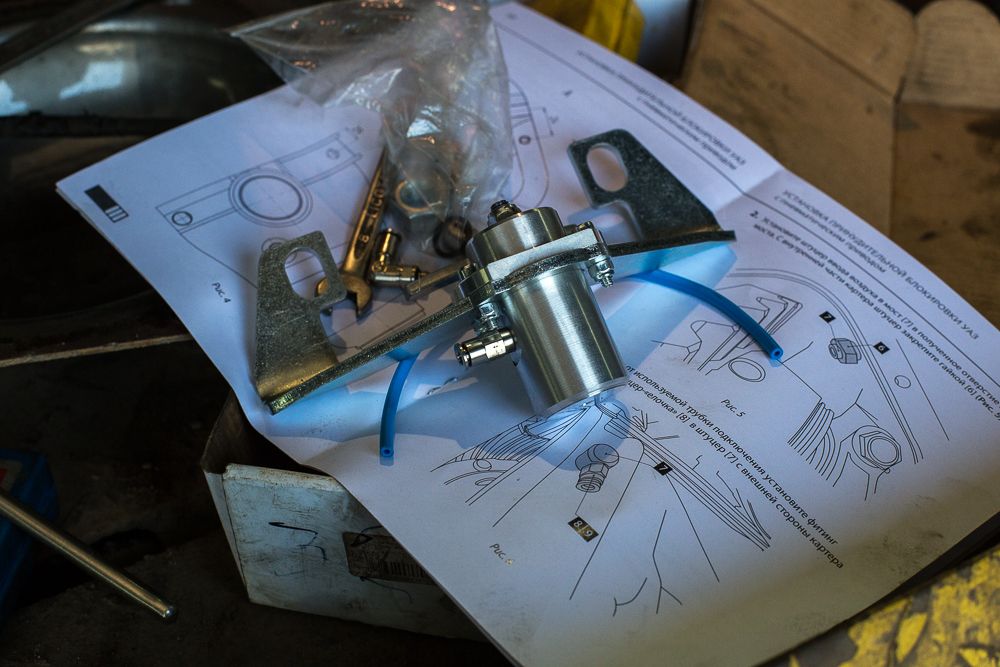

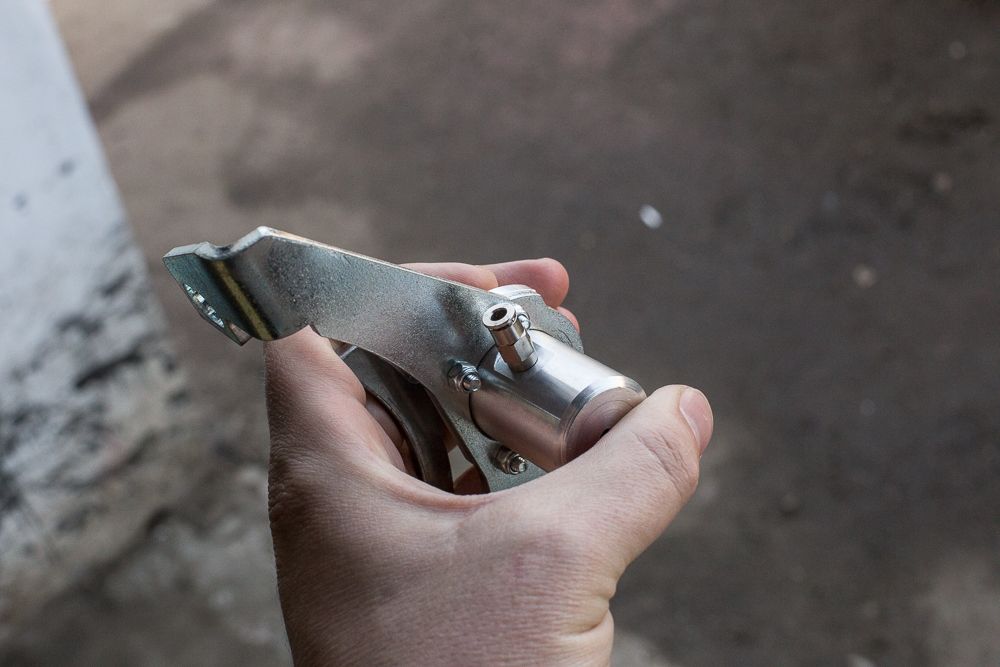

Пневмопривод включения блокировки
Штуцера с быстросъемами. Удобнее чем медные трубки
Мост очищается и обезжиривается

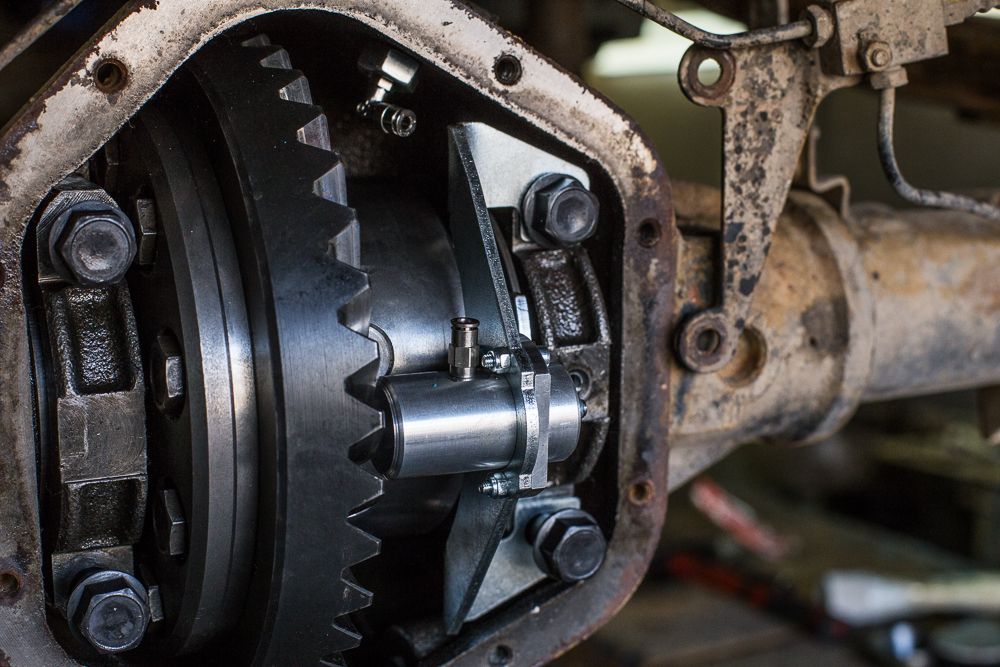

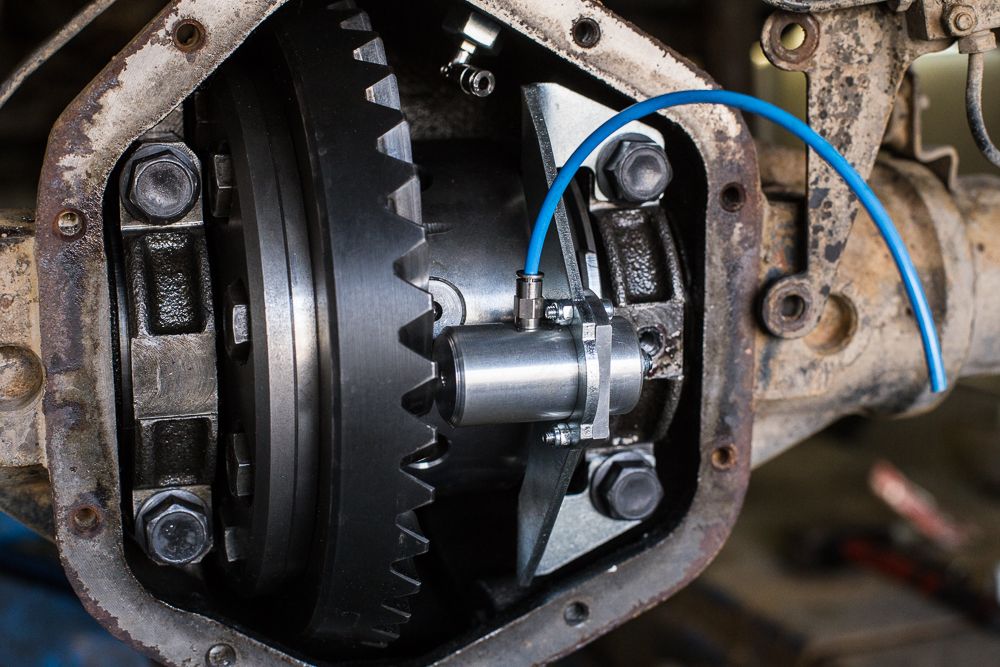

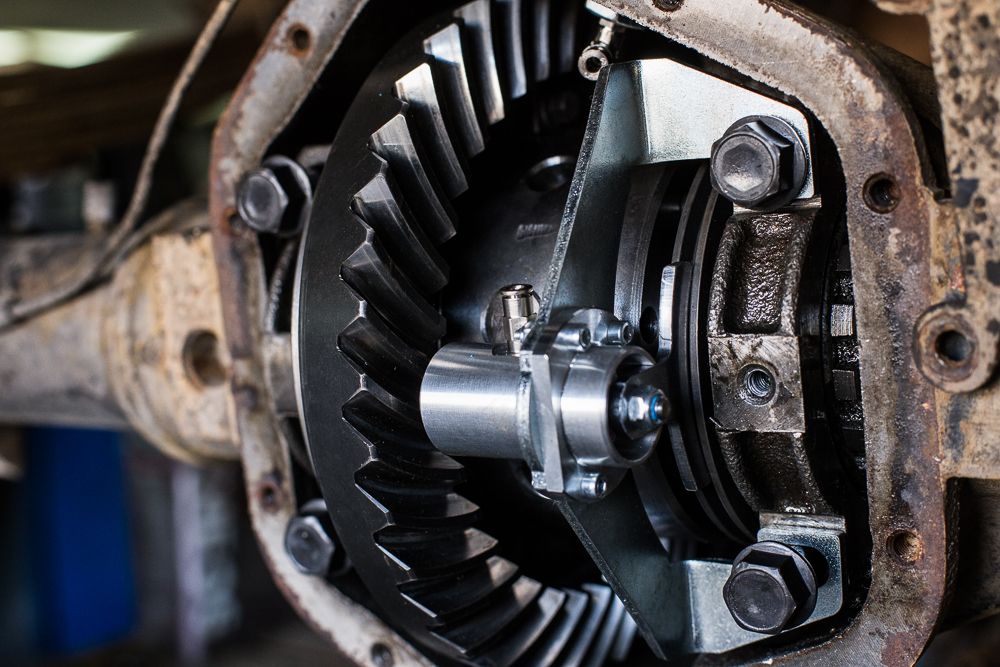

Пневмопривод включения...

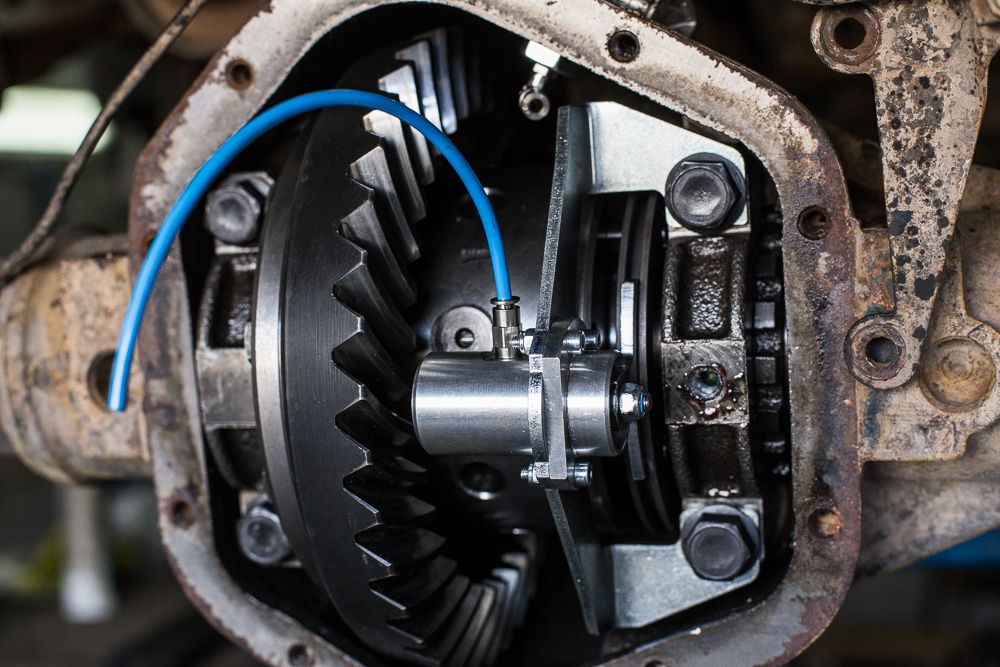

Крепится под болты правого бугеля. Зазор от вилки включения регулируется щупом 0,1 мм.
"Синяя" трубочка идет в комплекте. Примерно половина отрезается, так как лишняя

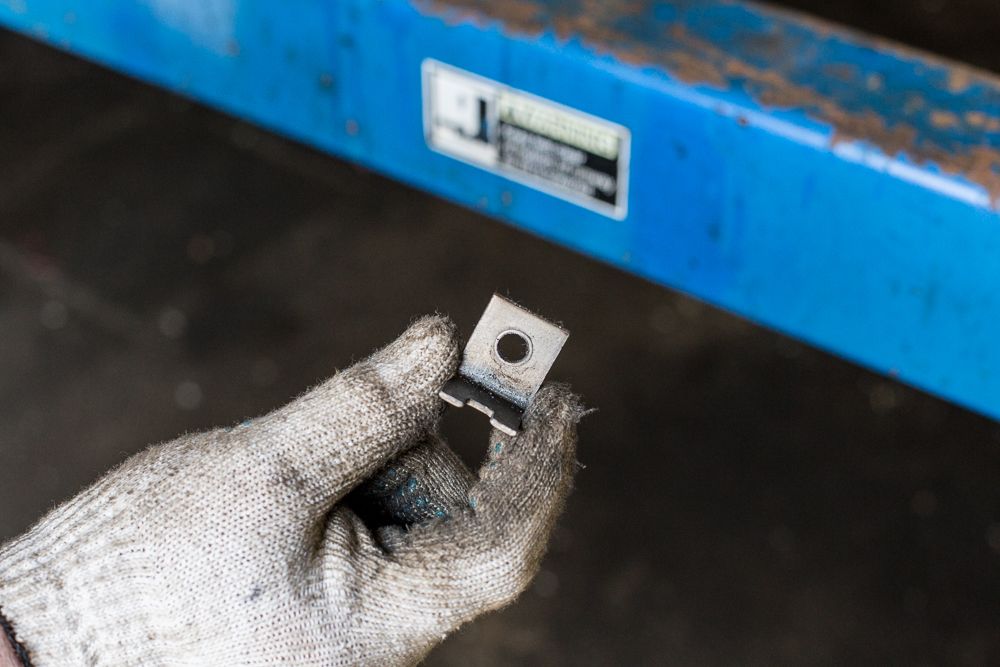

По инструкции стопор гайки бугеля предполагается подогнуть. Но при затяжке он разгибался, поэтому мы отрезали одну часть.
Теперь он точно не будет соприкасаться, а правой стороны вполне достаточно для фиксации

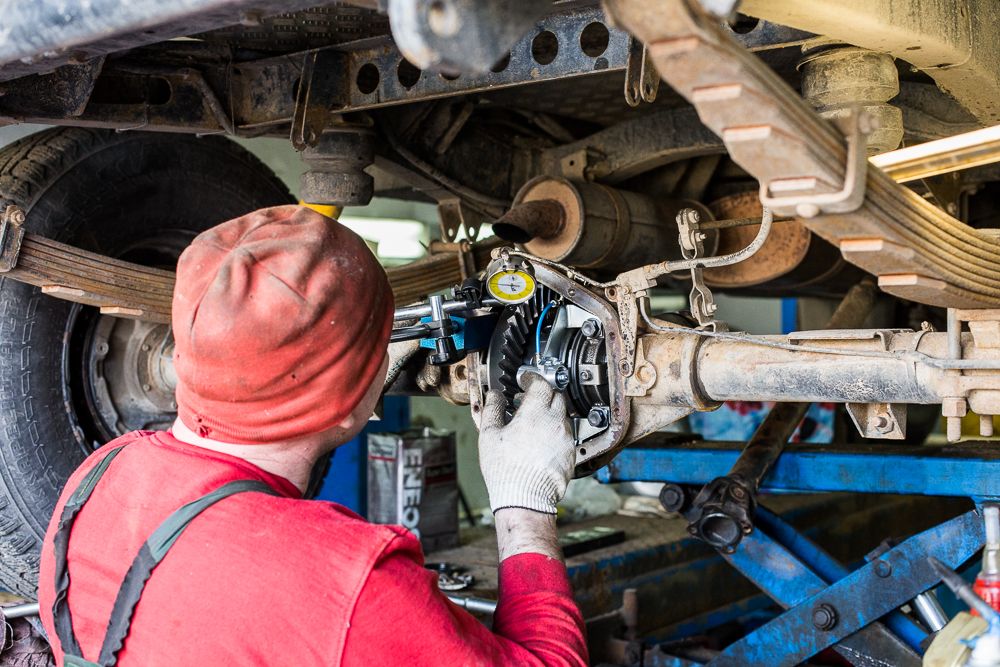

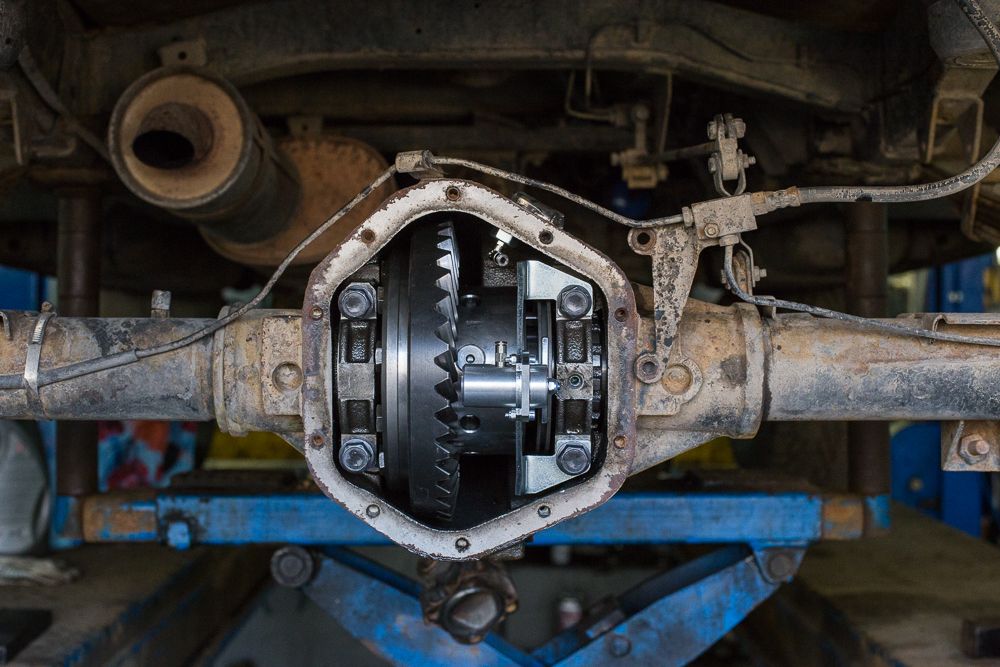

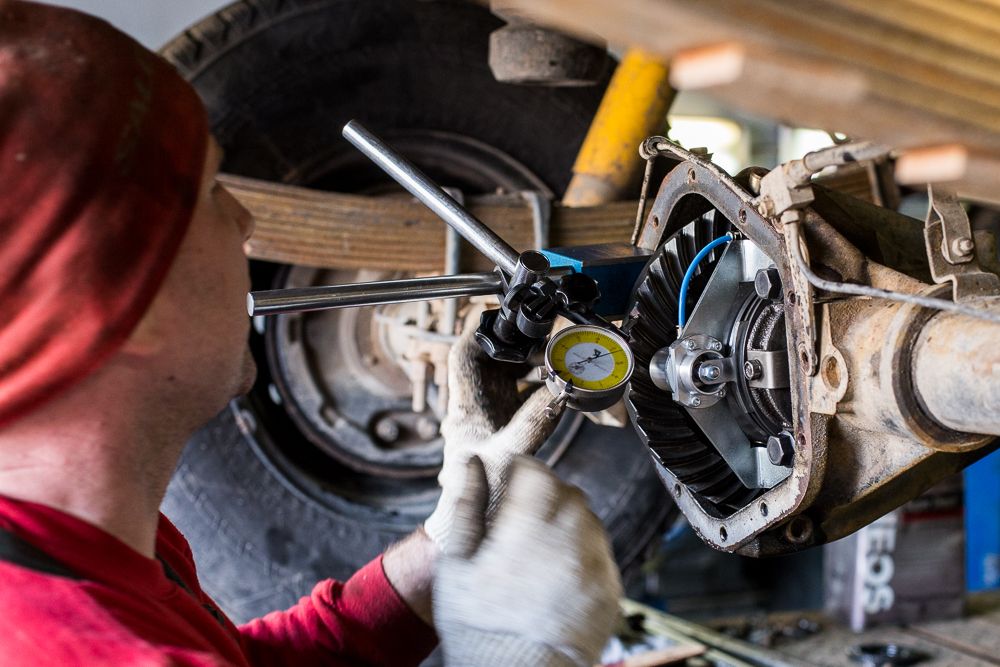

Проверка и регулировка
Контрольный замер с "краской" пятна контакта
Одеваем крышку редуктора

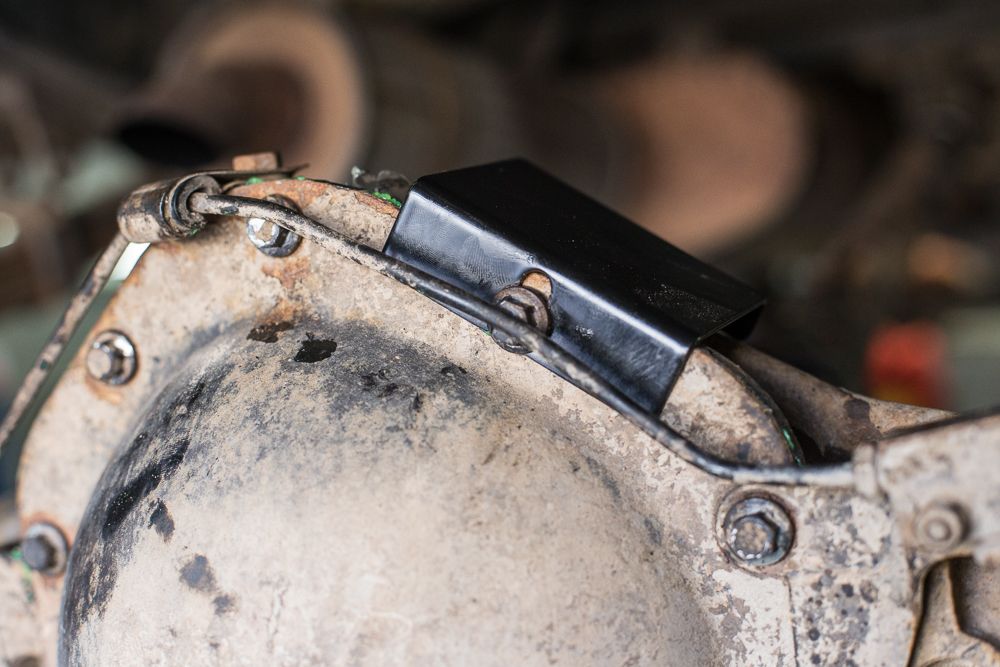

Защитная пластина выходного штуцера включения блокировки.
На этом первая часть установки закончена, во второй части будет рассказано про состав и монтаж пневмосистемы, которая будет отвечать за включение блокировки, накачку колес и пневмобалонов задней оси.
Видео проверки работоспособности блокировки.
